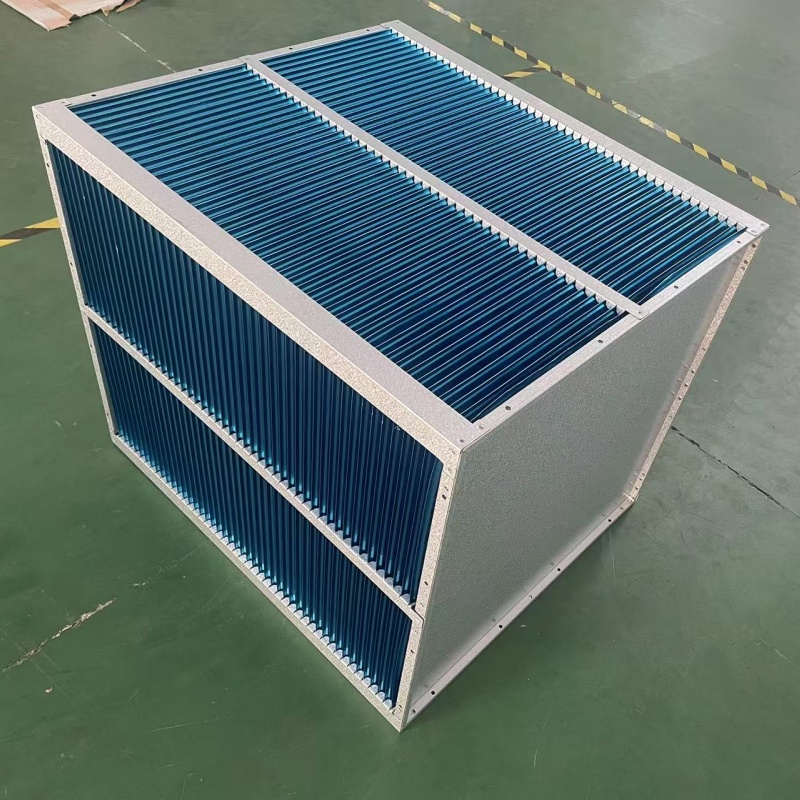

正方形铝箔换热器烘干行业除湿干燥能量回收

烘干行业的排风热回收项目里，换热器的外形规格往往被风道尺寸牵着走。多数项目的排风管与补风管是方形截面，长与宽接近，选一台长宽相等的正方形换热器，接口对接顺畅，不需要额外做变径过渡。正方形外形还有一个好处：安装时旋转 90 度仍能匹配原风道方向，给现场安装留出了调整余地。下面围绕正方形铝箔换热器在烘干行业除湿干燥与能量回收中的应用，从外形适配、结构原理、参数选型、多场景方案与运维要点几个方面说明。

一、正方形外形在烘干风道中的适配性

烘干设备的排风管与补风管多采用方形截面，原因是方形风管加工简单、密封性好、与烘干腔体的方形接口对接方便。当排风管与补风管的截面长宽接近时，正方形换热器的接口能直接对接，省去变径段，减少风道阻力损失。

正方形外形的另一个优势是安装方向灵活。矩形换热器有长边和短边之分，安装时方向固定；正方形换热器长宽相等，旋转 90 度后接口仍能匹配，遇到现场风道方向与设计图纸有偏差时，调整余地更大。

需要注意的是，正方形外形不等于通道截面是正方形。板片叠合后的通道截面由板片宽度与叠片数量决定，外形为正方形时，通流面积由板片尺寸与叠片数量共同确定，选型时仍要按风量核算通流面积。

二、铝箔板片结构与显热交换原理

铝箔换热器的板片采用亲水铝箔或环氧铝箔，板片压出波纹后层叠压合，形成两组独立通道。烘干排风走一组通道，补风走另一组通道，两股气流在板片两侧交叉流过，热量经铝箔板片从排风侧传到补风侧，空气不混合、水分不迁移。

铝箔板片的优势有三点。其一，导热系数高，显热交换效果好；其二，板片厚度薄，相同体积下可叠合更多板片，换热面积大；其三，亲水铝箔表面的亲水涂层让冷凝水在板面铺成水膜下流，不挂珠、不堵通道，适合烘干排风的高湿工况。

铝箔的耐温上限约 160℃，覆盖多数烘干工艺的排风温度范围。对于排风温度超过 160℃ 的高温烘干段，板片改用不锈钢箔。

三、核心性能参数与正方形规格选配

正方形规格的选配逻辑：先量排风管与补风管的截面尺寸，取长宽较大值作为换热器外形边长的基准，板片尺寸与叠片数量按这个边长配置；再按排风量核算通流面积，通流面积不足时增加叠片数量或调整板片宽度；片间距按排风含尘量配置，含粉尘的工况取 6mm 以上。

四、多场景应用方案

1、网带烘干线的方形排风管对接

网带烘干线的排风管多为方形截面，沿烘干线长度方向布置，排风量稳定。正方形换热器直接对接方形排风管，不需要变径。选型按排风管截面尺寸定外形边长，按排风量核算通流面积。这种场景下安装便捷，风道改造量小。

2、烘干房顶部集中排湿的方形风口

烘干房顶部的集中排湿风口通常是方形，尺寸由烘干房的排湿量决定。正方形换热器装在排湿风口下方，排风侧朝上接风口，补风侧朝下接补风管。外形按风口尺寸定制，安装后与风口齐平，外观整洁。

3、多台烘干箱并联的方形支管

多台烘干箱并联运行时，每台烘干箱的排风管是方形支管。正方形换热器装在每台烘干箱的支管上，各自独立换热、独立维护。选型按每台支管的截面尺寸与排风量分别确定规格，支管之间互不干扰。

五、除湿干燥与能量回收的协同

正方形铝箔换热器在烘干行业的作用，是把除湿干燥与能量回收两件事结合起来。

排风侧降温，部分水蒸气冷凝成水，随凝水盘排出系统，这是除湿；排风侧的显热转移到补风侧，补风温度升高，进入烘干段时起点更高，这是能量回收。两件事在同一台设备内完成，不需要额外装置。

对烘干工艺而言，补风温度升高后，加热段的出力需求下降；补风相对湿度下降后，同等补风量下吸湿能力增强，干燥周期可缩短。具体幅度按项目实测参数核算。

六、设备操作与维修规范

维护周期以厂家说明与设备说明书为准，下面是日常通行的做法：

日常巡检看补风侧进出口温差、两侧压差、凝水盘排水是否顺畅。温差缩小或压差上升，说明通道积灰或凝水堵塞；凝水盘积水说明排水受阻，需要立即处理。

清洁保养以压缩空气反向吹扫为主，黏性积灰用温水配中性清洗剂低压冲洗，清洗后干燥再投运，残余水分会让补风带湿。

外壳密封胶条与法兰垫片按厂家说明定期查看，出现硬化、开裂、渗漏即更换；风机轴承注油与支架紧固随设备保养同步进行。

板片组做成一体，现场不做拆解维修。若板片蚀穿，或通道堵到清洗也通不开，处理办法是整组更换。

七、产品选型采购指南

正方形铝箔换热器的选型按四步走：

第一步量尺寸，确认排风管与补风管的截面长宽，取较大值作为外形边长基准；第二步取风量，按排风量核算通流面积，确定板片尺寸与叠片数量；第三步取介质，排风含尘量、含湿量、有无油雾决定板片材质与片间距；第四步取布置，风道走向、可用空间、凝水排放路径决定接口方向与安装位置。

厦门大策环保设备有限公司按上述四项参数给出规格建议，改造项目先实测排风管截面尺寸、排风量、排风温度与补风管道阻力，再确定规格。交付时附安装方向、凝水排放做法与清洗周期建议。

八、常见问题解答

Q1、正方形换热器的换热面积会不会比矩形的小？

不会。换热面积由板片尺寸与叠片数量决定，与外形是正方形还是矩形无关。正方形只是外形规格，通流面积按风量核算，不受外形限制。

Q2、方形风管一定要用正方形换热器吗？

不一定。正方形对接顺畅，但如果方形风管的长宽差距大，用矩形换热器更合适，避免外形过大浪费空间。选型按风管截面实际比例确定。

Q3、正方形换热器旋转安装会影响效果吗？

不会。板片通道的方向在生产时已确定，旋转安装只是接口方向变化，不影响板片通道内的气流走向与换热效果。

Q4、铝箔换热器能用在含油雾的烘干排风吗？

亲水铝箔对油雾的耐受能力有限，含油雾的排风改用环氧铝箔，环氧涂层耐油雾浸润，长期运行更稳定。

结语

正方形铝箔换热器凭借外形与方形风管直接对接、安装方向灵活、铝箔板片导热好且亲水涂层便于凝水排放的综合优势，适配网带烘干线、烘干房顶部排湿、多台烘干箱并联等多类方形风道场景。设备在完成排风能量回收的同时，通过排风降温凝水实现除湿干燥，两者协同作用，让烘干工艺的能耗与干燥效果同时改善。对烘干行业的新建与改造项目而言，这类外形规格明确、接口对接简便的换热器，实施路径清晰，维护也相对简单。
