不锈钢304显热换热器定型机涂布机热回收

隔膜涂布机是锂电池生产的核心设备，浆料连续涂覆在聚烯烃基膜上经烘箱烘干收卷，工艺温度长期维持在 100～140℃ 区间，热风循环风量每小时可达数千立方米。传统烘箱排风直接外排，一方面带走大量显热，另一方面 NMP 溶剂蒸汽与浆料细粉随排风散逸，既浪费热量又增加后续废气处理负担。锂电行业绿色制造趋势下，如何在保障烘干温度稳定的前提下降低烘箱能耗、辅助 VOC 减排，成为产线节能改造的核心课题。本文围绕亲水铝箔换热器隔膜涂布机余热回收技术，从产品结构设计、运行原理、性能参数、工况适配及运维规范等方面展开分析，为锂电隔膜涂布产线的节能改造与新项目配套提供技术依据。

一、设备应用工况及技术要求

隔膜涂布烘箱的工况由锂电浆料的烘干特性决定，三个方面的技术要求相互关联。

换热性能方面，需在不混合两股气流的前提下完成排风热量向新风的传递，从结构层面杜绝排风侧的 NMP 蒸汽与浆料细粉渗入新风侧，保障新风洁净度不影响涂布面质量。

环境适配方面，烘箱排风温度高、含 NMP 溶剂蒸汽，板片材质需耐溶剂浸润，不能因涂层溶胀影响密封与传热稳定性；产线多为 24 小时连续运行，设备需耐受长期热循环与湿度波动。

运行与运维方面，浆料细粉含量虽低于直接喷雾工况，但长时间运行仍可能在通道内缓慢积灰，片间距配置需留余量；清洗时不允许侵入新风侧污染涂层，维护窗口需在产线计划停机时段内完成。

二、产品结构设计与运行原理

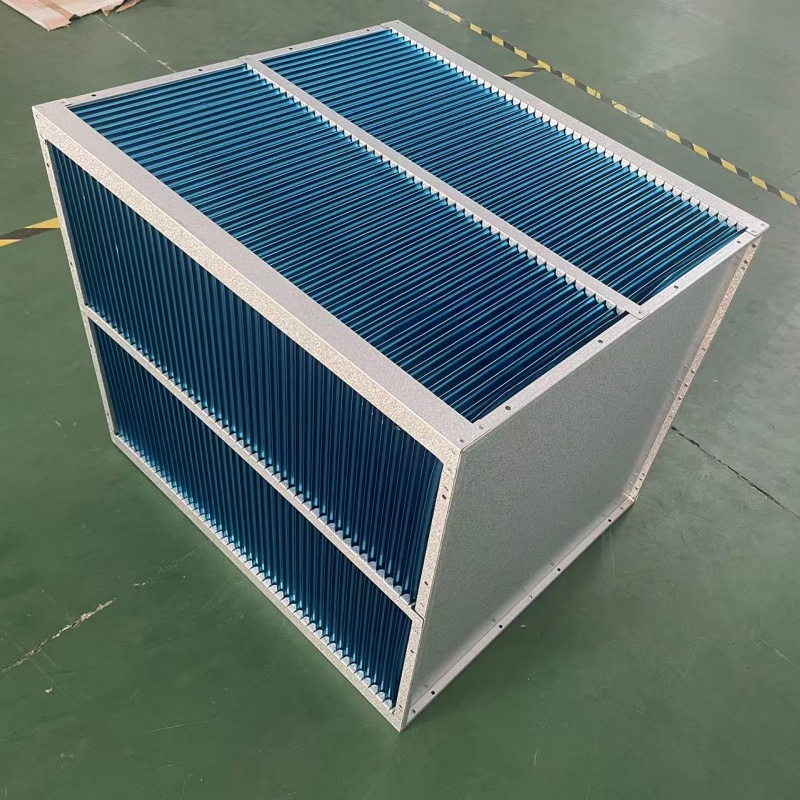

亲水铝箔换热器为专用叉流显热换热组件，采用波纹板片层叠复合结构，依托物理隔离换热原理实现热量传递。设备运行过程中，烘箱排风与新风分别进入两组独立通道，两股气流在板片两侧十字交叉流动，依靠铝箔金属板片完成显热置换，全程只换热、不换气，从结构层面杜绝排风侧的溶剂蒸汽与粉尘进入新风侧，充分适配隔膜涂布对工艺风洁净度的严格要求。

产品采用模块化快装设计，整体结构紧凑，适配烘箱风道狭小安装空间。芯体可选亲水铝箔、环氧铝箔材质，具备良好的导热性能与耐溶剂浸润能力；框架配备不锈钢板、镀锌板、覆铝锌板等多种材质，可根据车间腐蚀环境灵活选配。板片厚度、框架厚度、通道间距均可定制调节，支持多种气流形式切换，适配不同风量、风压、风道尺寸的安装场景。设备密封结构采用硅胶、高温胶等密封材质，适配溶剂蒸汽工况下的密封稳定性。

三、核心性能参数与环境适配性

隔膜涂布烘箱的参数取向：板片材质以环氧铝箔为主，抗 NMP 溶剂浸润能力更强；框架按车间环境选不锈钢或覆铝锌，含腐蚀性蒸汽的场所优先高规格；片间距按浆料细粉含量放大，避免长时间运行通道积灰导致阻力抬升；防护等级按风道内安装位置确认。

四、多场景应用解决方案

1、常规 PE/PP 隔膜涂布烘箱

常规聚烯烃隔膜涂布的浆料以 NMP 为溶剂，排风温度高、溶剂蒸汽含量稳定。换热器串联在排风管路上，新风先被预热后进入烘箱循环，降低加热段的升温负担。这类项目的选型重点在溶剂耐受与片间距配置，避免涂层被溶剂溶胀导致密封失效，同时按风量把片间距放到合理区间，预留长期运行的积灰余量。

2、陶瓷涂覆隔膜涂布线

陶瓷涂覆浆料含水性体系，排风湿度偏高、温度略低（多在 100～120℃），且不含 NMP 溶剂。亲水铝箔在此工况下凝露沿板面流走，不影响通道通风，涂层选亲水铝箔即可，板片材质成本更低。选型重点在凝水排放，换热器安装时排风侧沿凝水方向倾斜，底部接凝水盘与排水管。

3、芳纶基膜涂布产线

芳纶基膜涂布的烘干温度上限略高，部分工艺段可达 150℃，且排风含微量芳纶纤维粉尘。这类项目板片材质需用环氧铝箔或不锈钢箔，耐温能力适配工况上限；纤维粉尘量大时前置过滤要加密，避免纤维进入板片通道深处缠绕堵塞。

五、环保性能与运行优势

• 排风热量用于预热新风，烘箱加热段的升温负担随之减轻，具体幅度按项目实测参数核算；

• 换热器为静态结构，运行中不增加额外电耗，阻力在系统风机余量内；

• 两股气流物理隔离，排风侧的 NMP 蒸汽与浆料细粉不进入新风侧，保障工艺风洁净度；

• 排风侧温度降低后，后续 VOC 处理设备的进气温度得到控制，有助于整体废气处理系统稳定运行。

六、设备操作与维修规范

以下为通用工程建议，具体周期按厂家说明与产线说明书执行：

1、日常巡检维护

定期观察换热器进出口风温与压差，对比投运基准值，压差缓慢抬升说明通道开始积灰，按记录安排清洁；检查外壳密封与法兰接口有无渗风、凝水现象，密封部位保持完好即可。

2、定期清洁保养

设备支持压缩空气吹扫与低压水冲洗，针对排风侧重含溶剂蒸汽与浆料细粉的工况，清洁时用中性清洗剂配合温水冲洗，避免用硬物刮擦板片。清洗后通风干燥再恢复运行，避免带水启动影响烘箱工艺温度。

3、定期易损件检查

长期运行的换热器，外壳密封胶条与法兰垫片按厂家说明检查，发现老化、开裂、渗漏迹象及时更换；风机轴承注油、支架紧固按外围设备维护周期执行。

需要说明的是，换热器的板片组为整体结构，不做拆解维修；出现板片蚀穿或通道严重堵塞且清洗无效时，处理方式是整组更换。

七、产品选型采购指南

隔膜涂布机余热回收项目的选型逻辑按以下链条推进：

先看核心参数——新风量与排风量、进出口温度区间，决定换热器的通流面积与材质耐温上限；再看环境要求——NMP 蒸汽含量、车间湿度与腐蚀水平，决定板片材质与框架材质取向；再看安装空间——风道接口位置、预留检修空间，决定外形尺寸与安装方向；收尾处看定制化需求——非标尺寸风道对接、凝水排放接口配置等，可按项目实际调整。

厦门大策环保设备有限公司按工况给出规格建议，交付时附安装方向与清洗周期建议；改造项目先实测排风量与现有风机余量，再定规格。

八、常见问题解答

Q1：换热器会不会把 NMP 蒸汽串到新风里？

不会。板片物理隔离，两股气流独立通道运行，设备只完成显热交换，空气全程不互通。新风侧出现异味是串气信号，应立即停机检查外壳密封与法兰垫片。

Q2：NMP 溶剂会不会腐蚀铝箔涂层？

亲水铝箔在 NMP 环境下有一定耐受能力，环氧铝箔耐受能力更强。选型时按项目 NMP 浓度与温度确认材质，避免涂层溶胀。

Q3：浆料细粉积灰怎么处理？

日常靠压差记录提前安排清洁，不等风量明显下降才动手。清洁以压缩空气吹扫为主，干结积灰用温水浸润后冲洗。

Q4：陶瓷涂覆线的凝水问题怎么解决？

亲水铝箔涂层让凝水在板面铺成水膜下流，换热器安装时排风侧沿凝水方向倾斜，底部接凝水盘与排水管即可。

结语

亲水铝箔换热器凭借物理隔离显热换热、耐溶剂材质可选、低阻运行、易维护、可定制的综合优势，针对性解决隔膜涂布烘箱排风热损失大、排风侧粉尘与溶剂蒸汽管理难等行业问题，可稳定适配常规 PE/PP 隔膜、陶瓷涂覆隔膜、芳纶基膜等多类涂布烘干场景。产品兼顾运行稳定性、环保节能性与低成本运维优势，是锂电隔膜涂布产线节能改造的适配性较强的专用换热设备，具备良好的行业应用价值与推广空间。
