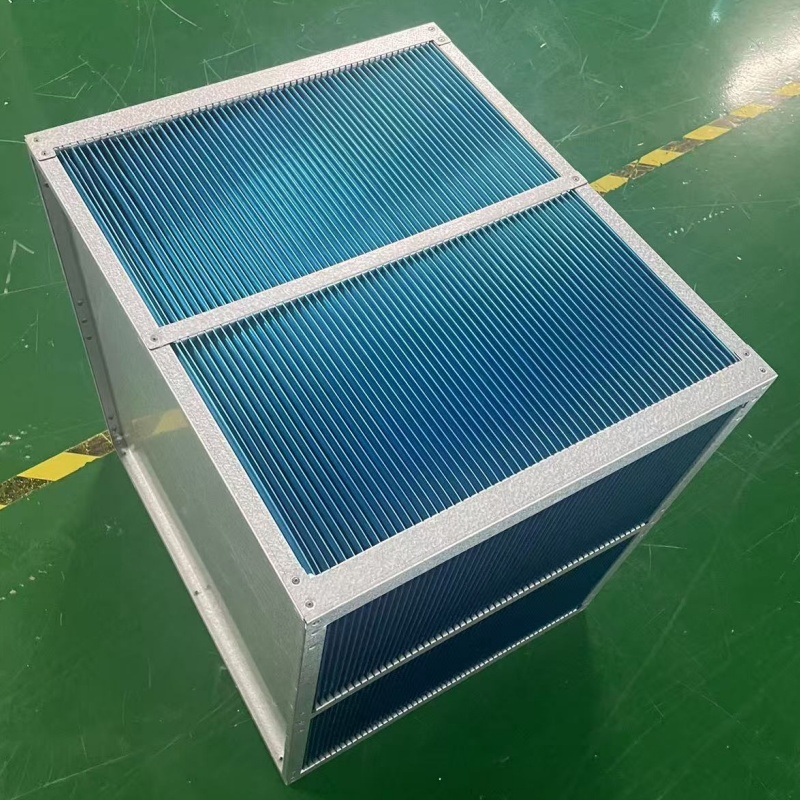

RTO尾气余热回收亲水铝箔换热器

涂装、印刷、化工行业的 VOCs 废气经过 RTO 蓄热焚烧炉处理后，排出的净化尾气温度通常在 80～150℃，比车间常温高出不少。这股气已经达标，直接排空，热量跟着走；另一边，车间补风和干燥炉新风却要用燃烧室补热或电加热来升温。两头都在花加热的钱，其实中间只隔一台设备。在 RTO 出口风道装一台亲水铝箔换热器，净化尾气与新风做显热交换：新风预热后送进车间或干燥炉，尾气降温后排放。两侧气流走独立通道，尾气虽然净化过，也不与新风混合。

这个工况的材质边界很具体。厦门大策环保设备有限公司按 RTO 出口实测温度定方案：尾气 120℃ 以下用亲水铝箔，120～160℃ 升级环氧铝箔，超出范围的工况直接说明需要换材质方案，不做超范围承诺。

一、设备应用工况及技术要求

RTO 尾气热回收的选型起点是出口温度实测，其余技术要求如下：

• 介质：高温侧为 RTO 净化尾气（达标排放的洁净热空气，可能携带微量 VOCs 残留和漆雾粉尘）；低温侧为室外新风或车间补风。两侧气流独立通道，不混合。

• 温度：RTO 出口常见 80～150℃。亲水铝箔适用 ＜160℃，环氧铝箔同为 ＜160℃——超出即超出，选型只做出口低温段，RTO 炉体近端高温段不在铝箔方案范围内。

• 压力：RTO 出口多为微正压排风，主风机压头有限，换热器与风阀合计阻力逐项核算。

• 粉尘与漆雾：净化后气体较洁净；喷涂类废气经 RTO 后仍可能带微量漆雾残留，片间距按 6～8mm 配置并加过滤网，洁净工况取 5～6mm。

• 安装空间：RTO 炉体出口风道预留段或烟囱前水平段，加钢结构平台，承重按芯体重量核算。

• 运行制度：RTO 间歇启停的产线，换热器随启停工作，无热惯性损伤，但风道冷凝水在停机段会积存，排水口按停机凝水量复核。

二、产品结构设计与运行原理

板翅结构里，净化尾气与新风的通道相互独立，两股气在铝箔板片两侧交叉通过——热量穿板而过，气体互不相混。波纹板片提高湍流度，弥补尾气侧换热推动力随温度下降而衰减的部分；亲水涂层让凝露铺展成水膜、沿板片导流至排液口，停机冷凝水和微量粉尘随凝液排出。

运行路径：RTO 出口的净化热风进入换热器高温侧通道；新风进入低温侧通道，被板片传导的热量预热后送往车间补风口或干燥炉进风口，尾气降温后经烟囱排放。显热回收不改变化石燃料的焚烧工艺本身，只在排放前把热量截留一段。厦门大策环保设备有限公司按出口实测温度、风量和风机余量核算芯体规格，废气治理设备厂集成项目按风道定制接口方向。

三、核心性能参数与环境适配性

RTO 尾气工况的适配要点在温度边界和残留物两项：材质按实测出口温度确定，不靠估算；漆雾残留有粘性，过滤网和 6～8mm 片间距是防粘堵的基础配置，凝液携带残留物排入厂区污水系统，不直接排放。

四、RTO 尾气热回收三处应用方案

场景一：RTO 出口尾气预热车间补风

涂装车间冬季补风量大，常温新风直接进车间会拉低室温，采暖负荷随补风量上升。把换热器装在 RTO 出口水平风道上，高温侧接净化尾气，低温侧接车间补风机组：新风预热后进补风管路，尾气降温后进烟囱。改造只动出口风道这一段，焚烧系统本体不碰。

这类项目先确认三件事：出口风道有没有预留安装段；补风机余量能否承受新增阻力；钢构平台能否承载芯体。漆雾残留偏重的涂装线，过滤网配易拆卸结构，按压差安排清洗。

场景二：RTO 尾气联动干燥炉新风预热

印刷和涂布产线的干燥炉补风需要持续供热，同厂区的 RTO 出口尾气热量正好补这个缺口。换热器装在 RTO 出口与干燥炉新风进口之间，预热后的新风送进干燥炉进风段，干燥炉的加热负荷随进风温度上升而下降，RTO 尾气同步降温排放。

两套设备联动时按干燥炉排班核算收益：连续生产的产线，换热器全年运行，回收量集中在白天班次；间歇生产的产线，停机时段无回收，选型按实际运行小时数算，不按名义工况凑数。

场景三：沸石转轮浓缩 + RTO 组合系统热回收

高风量低浓度的喷涂废气先经沸石转轮浓缩，浓缩气进 RTO 氧化，这类组合系统的出口尾气热量集中、品位更高，热回收价值比直排系统明确。换热器装在 RTO 出口，高温侧接净化尾气，低温侧接转轮系统的脱附新风预热段或车间补风。

组合系统的余热分配要提前规划：脱附预热与车间补风两个去向可以并联，各支路设风阀切换；转轮脱附对进风温度有要求，预热温度按转轮厂家的参数核对，不凭经验推算。

五、环保性能与运行优势

亲水铝箔换热器在 RTO 尾气热回收中的环保与运行优势如下：

• 降低燃烧室补热负荷：新风预热后进炉膛或车间，补热燃料或电耗随之下降，配比合适时四到五成排风显热能截下来。

• 排放温度下降：尾气降温后进烟囱，排气温度与视觉羽流都得到控制，给后续消白或在线监测留出余地。

• 独立通道保证新风洁净：尾气虽经净化，仍不与新风混合，微量残留物留在尾气侧。

• 被动换热不增加电耗：换热器无风机无电机，阻力控制在主风机余量内，接入即运行。

• 凝液集中处理：停机冷凝水与微量粉尘、残留物经排液口汇入污水系统，排放口管理简单。

六、设备操作与维修规范

RTO 尾气洁净度高，维护量比烘干类工况小，重点在温度监控和漆雾残留两项：

日常巡检：

• 记录 RTO 出口温度，超出 160℃ 时核查焚烧工况，防止板片长期超温；

• 记录换热器进出口压差，压差超过初始值 20% 安排清洗；

• 检查排液口凝液是否连续排出，污水系统接口保持畅通；

• 停机时段检查风道排水，避免冷凝水积存。

清洁保养：

• 每半年低压水洗一次，漆雾残留重的涂装线加密到每季度一次；

• 水洗前压缩空气反吹（压力不超过 0.5MPa）松脱积尘；

• 水洗后干燥再投运。

密封、连接和过滤检查：

• 密封件每年检查一次，寿命通常 2～3 年，老化后两侧气流串通，微量残留物会进入新风侧，必须及时更换；

• 过滤网按压差清洗更换，喷涂工况不装过滤网等于把漆雾往板片上送。

七、产品选型采购指南

采购 RTO 尾气热回收用亲水铝箔换热器前，需确认以下项目：

1. 尾气实测温度：RTO 出口连续运行温度与短时峰值温度，决定铝箔材质方案；

2. 风量 / 流量：尾气风量与新风补风量，决定芯体尺寸；

3. 允许压降：主风机余量与风阀损失，逐项核算；

4. 粉尘与漆雾：废气来源（涂装/印刷/化工），决定片间距与过滤配置；

5. 尺寸：出口风道预留段长、宽、高与接口方向；

6. 材质：120℃ 以下亲水铝箔，120～160℃ 环氧铝箔，框架按环境腐蚀性选；

7. 凝液处理：排水口位置与厂区污水系统接入走向；

8. 运行制度：连续或间歇生产，按实际小时数核算回收量。

把上表八项参数给到厦门大策环保设备有限公司，方案和规格就能落到纸面；废气治理设备厂的集成项目直接带风道图纸谈，芯体外形与接口方向都可以定制。

八、常见问题解答

Q1：RTO 出口温度超过铝箔上限怎么办？

出口温度实测在 160℃ 以内的，用亲水铝箔或环氧铝箔；接近或超出上限的，厂家会直接建议改用不锈钢等耐温材质方案，不会硬塞铝箔产品。选型第一步永远是实测温度，不按炉膛设计温度倒推。

Q2：微量 VOCs 残留会不会串到新风里？

不会。板翅结构里尾气和新风走各自独立的通道，中间隔着铝箔板片，只有热量传导，没有气体交换。尾气侧的残留物随凝液排入污水系统。

Q3：RTO 间歇启停对换热器有影响吗？

没有特殊影响。换热器是静止的金属板片，没有热惯性损伤问题，随 RTO 启停工作。停机段风道内会积冷凝水，排水口按停机工况复核过就能排干净。

Q4：漆雾残留会粘在板片上吗？

可能缓慢粘附。控制手段有三层：过滤网先拦大部分颗粒；片间距 6～8mm 预留余量；压差升高后低压水洗，漆雾残留可水洗脱落。按周期维护不会影响运行。

Q5：已运行的 RTO 能后加装吗？

能，多数项目是后装改造。改造前确认三件事：出口风道有没有预留安装段，没有的话加一段钢构风道；主风机余量能否承受新增阻力；安装位置的钢构平台承重。三项都确认后再定芯体规格。

结语

亲水铝箔换热器在 RTO 尾气热回收中用于三处：出口尾气预热车间补风、联动干燥炉新风预热、沸石转轮浓缩组合系统热回收。板翅结构让尾气和新风各走独立通道，热量传导而气体不混合；材质按出口实测温度在亲水铝箔与环氧铝箔之间确定。出口实测温度、主风机余量、漆雾残留浓度——这三组数据定下来，板片材质、允许压降、片间距与过滤配置跟着就定了。具体项目先把出口温度和风量连续实测几天，数据齐了再谈规格；废气治理设备厂的集成项目按风道定制。出口温度先实测清楚、材质不超范围、清洗按周期做，这台换热器就能随 RTO 系统一直运行下去——排放的热量留下一部分，补热的钱省下一块。
